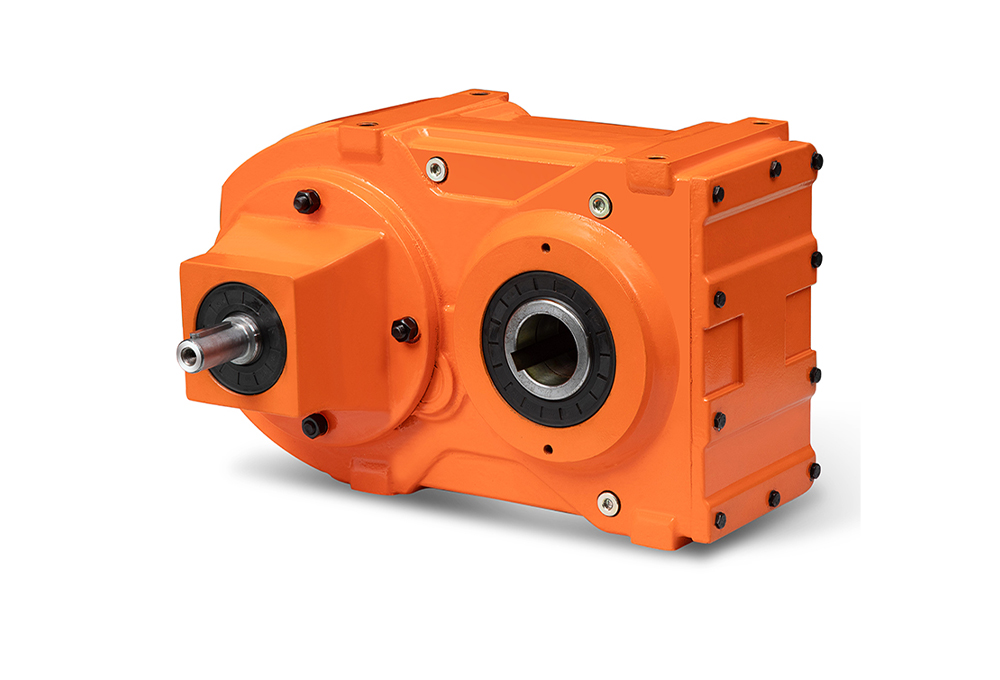

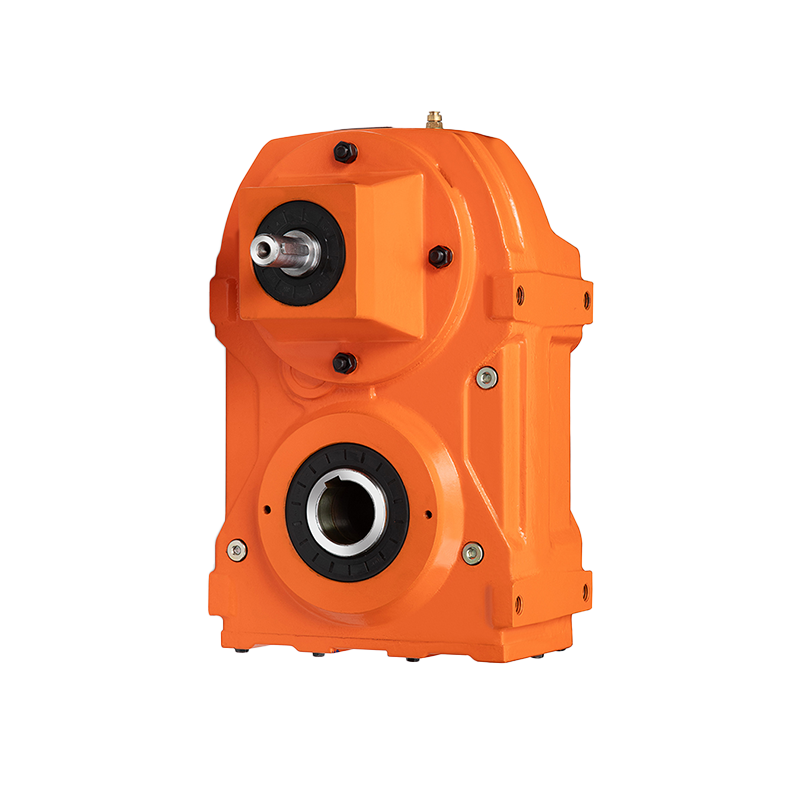

Серия F

• Диапазон крутящего момента

  МодельF37~157

  передаточное отношение3.77～281.71

  мощность на входе0.12～200kW

  крутящий момент на выходе200～18000 Nm

• характеристики

  Параллельный выход, компактная конструкция, высокий крутящий момент, плавная работа, низкий уровень шума, длительный срок службы, лаконичный и тонкий внешний вид. Используется цельная литая коробка, обладающая высокой жесткостью конструкции, что позволяет легко повысить прочность вала и срок службы подшипников. Высокий выходной крутящий момент, высокая допустимая радиальная нагрузка.

• опции

  ● Фланец
  ● Крепление крутящего момента
  ● Переключающий вал
  ● Зажимная пластинка

• выбор двигателя

  ● Терморезисторы и термостаты
  ● Независимое принудительное охлаждение
  ● Тормоза
  ● Инкрементные абсолютные энкодеры синусоидального/косинусоидального сигнала с одиночным/множественным количеством оборотов
  ● Предохранители от конденсации
  ● Нагреватель

• тип выхода

  ● Полая ось
  ● Полая шестерня
  ● Полая шестерня с шлицами
  ● Зажимная плита для полой оси

• тип входа

  ● Прямое подключение двигателя
  ● Двигатель по стандарту IEC
  ● Серводвигатель
  ● Твердый входной вал

• проектная разработка

  F.. Установка параллельного шестеренчатого редуктора с угловым валом
  G.
  FA..B Установка параллельного шестеренчатого редуктора с полым угловым валом
  FH..B Установка съемного штифта для полого вала в червячный редуктор с наклонными зубьями
  FF.. B5 установка параллельного валового скосного редуктора с фланцами
  FAF.. B5 фланцевый полый вал с установкой параллельного винтового редуктора
  FHF.. B5 фланцевая полая ось с шайбами затяжки для установки параллельного червячного редуктора
  FA.. Установка полого вала на параллельный вал с коническо-зубчатым редуктором
  FH.. Установка сальника для полого вала в параллельный шестеренный редуктор
  FAZ.. B14 монтажное параллельного валу с полым валом и скосным зубчатым редуктором
  FHZ.. B14 Фланцевая пустотелая шестерня для затяжки вала, установленная на параллельном валу с наклонной шестерённой редукторной передачей

• способ монтажа

  ● Установка подошвы
  ● Установка фланца
